Szynoprzewody DABLINE

Name: Szynoprzewody DABLINE
Brand: EAE Elektrik

Podpodłogowe systemy szynoprzewodowe do dystrybucji energii (63A–80A)

Podpodłogowe systemy szynoprzewodowe Dabline, dostępne w różnych wariantach kolorystycznych, są stosowane w biurach z podniesioną podłogą. System jest kompatybilny z wysokością podłogi podniesionej do 65 mm.

Katalog

Cechy ogólne

Obudowa

Blacha stalowa (opcjonalnie malowana elektrostatycznie farbą proszkową epoksydowo-poliestrową RAL 7038)

Przewodniki

Cynowane na całej długości przewodniki miedziane

Izolacja

Plastikowe elementy ochronne rozmieszczone w określonych odstępach pomiędzy przewodnikami izolowanymi powietrzem

Cechy techniczne

Prąd znamionowy: 63 A lub 80 A
Opcjonalne odcinki proste o długości 1200 / 2400 / 3000 mm
Opcjonalne gniazda plug-in co 300 mm lub 600 mm
Stopień ochrony IP55
Tworzywa bezhalogenowe, odporność ogniowa do 960°C

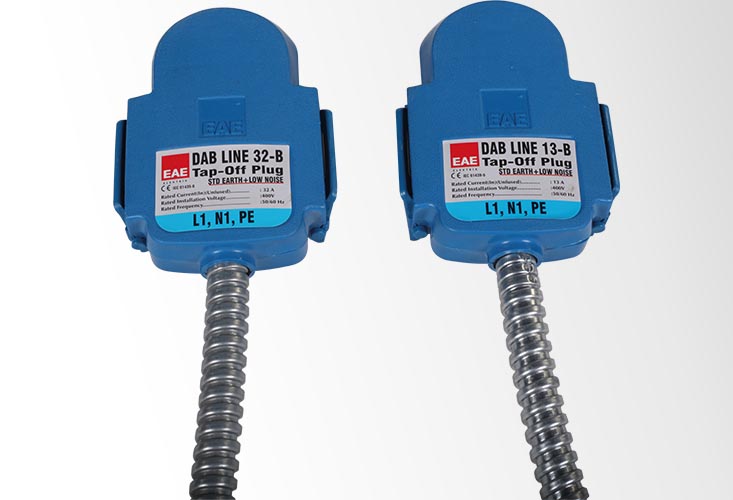

Kodowane wtyki odpływowe

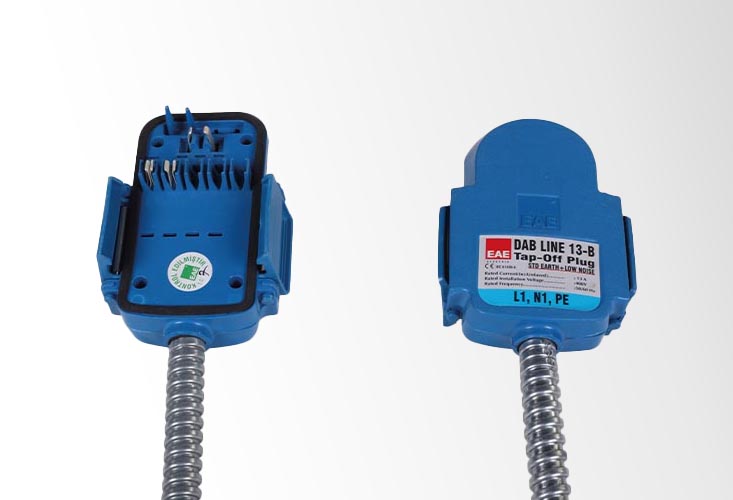

Sprężynowe styki szynoprzewodu srebrzone
Pełna izolacja przewodników na całej długości, zapewniająca długą żywotność i ochronę przed czynnikami zewnętrznymi

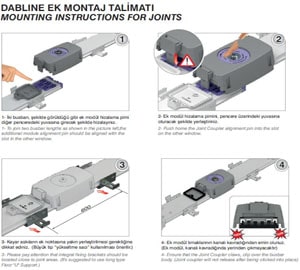

Ciągłość uziemienia oraz montaż w punktach połączeń realizowane za pomocą jednej śruby
Każdy odcinek szynoprzewodu wyposażony w zintegrowane uchwyty do mocowania w podłodze
Osłony IP na zawiasach w oknach plug-in
Opcje 2-, 3-, 4- lub 5-przewodnikowe (uziemienie opcjonalne)
Jednofazowe: możliwość dwóch niezależnych obwodów (UPS i sieć) – dla dwóch oddzielnych szynoprzewodów lub dla jednego wtyku (sieć/UPS)
Jednostki odbioru prądu dostępne w różnych kolorach dla sieci i UPS

Konfiguracja przewodników

4-przewodowa (N / L3 / L2 / L1 / PE – obudowa) – seria żółta – systemy trójfazowe
5-przewodowa (CE / N2 / L2 / N1 / PE – obudowa) – seria niebieska – jednofazowy system dwubwodowy

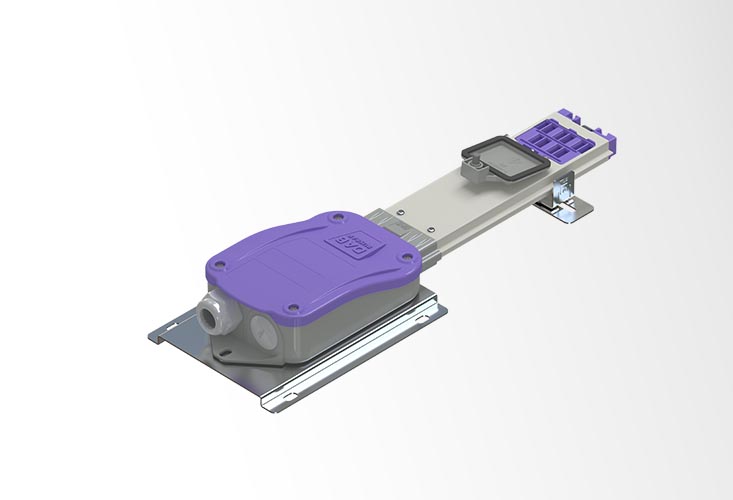

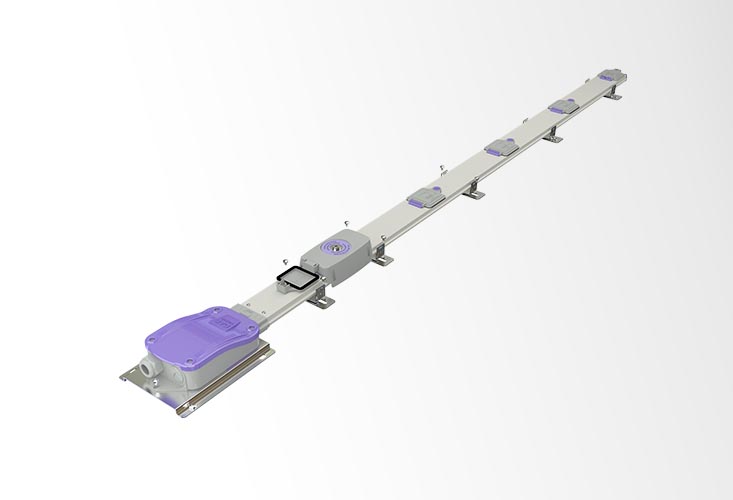

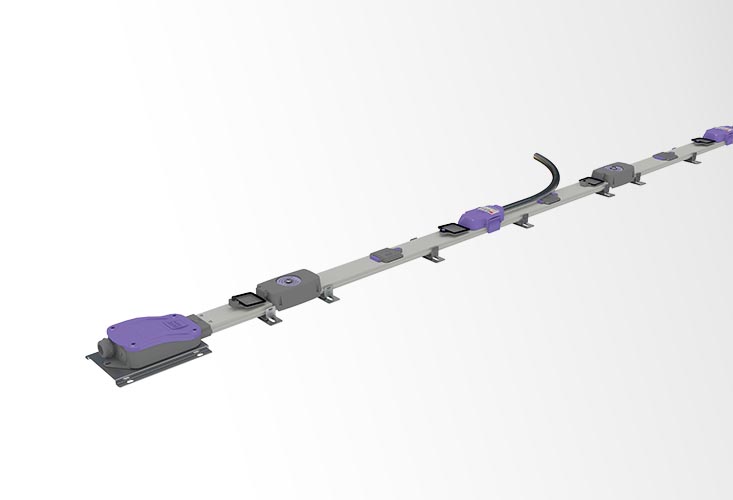

5-przewodowa (CE / N / L3 / L2 / L1 / PE – obudowa) – seria liliowa – trójfazowy system Clean Earth
