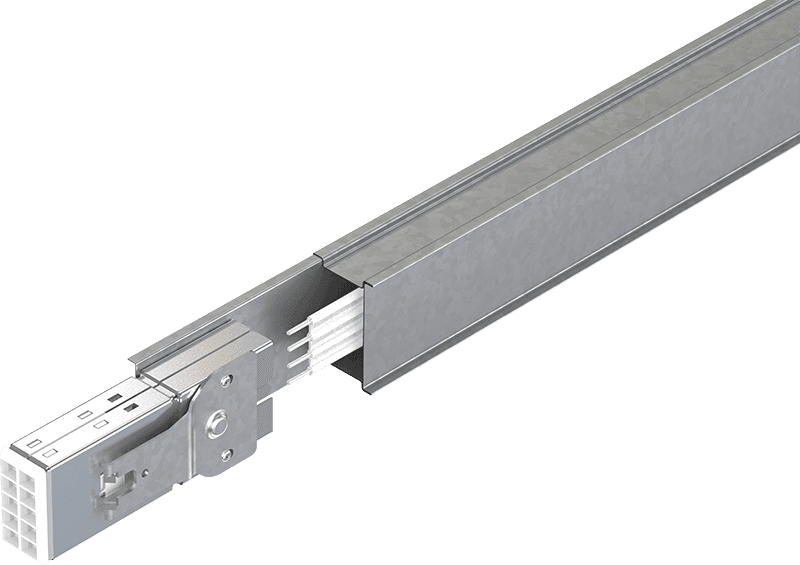

Szynoprzewody E-Line DL-SL

Name: Szynoprzewody E-Line DL-SL
Brand: EAE Elektrik

Szynoprzewód do dystrybucji energii (40A)

Systemy szynoprzewodowe grupy E-Line DL/SL są stosowane w budynkach oraz obiektach przemysłowych do zasilania gniazd wymagających 40 A zasilania trójfazowego lub jednofazowego. Ze względu na swoje właściwości zostały zaprojektowane do zasilania obwodów gniazdowych za pomocą wtyków odpływowych 16 A (z cylindrycznym bezpiecznikiem lub bez) albo kaset odpływowych 25 A.

Katalog

Ogólna charakterystyka

Obudowa

Blacha (opcjonalnie powlekana elektrostatycznie proszkiem epoksydowo-poliestrowym RAL 7038)

Przewodniki

Miedziane przewodniki ocynkowane na całej długości

Izolacja

Plastikowa osłona w określonych odstępach między przewodami oddzielonymi

E-LINE DL

Dwutorowe systemy szynoprzewodowe są stosowane w biurach i miejscach pracy w obwodach oświetleniowych i gniazdowych, a także w obiektach przemysłowych z podwieszanymi sufitami – w obwodach oświetleniowych. Dostępne są konfiguracje (2+2) … (5+5) oraz różne kombinacje przewodników.

E-LINE SL

Jednofazowy system szynoprzewodowy E-Line SL został zaprojektowany jako system podstawowy i zastępuje serię szynoprzewodów oświetleniowych E-Line KAM. Jest stosowany w zakładach przemysłowych, biurach oraz parkingach do zasilania oświetlenia jednofazowego. Dostępne są konfiguracje jednofazowe lub trójfazowe oraz opcje 2-, 3-, 4- i 5-przewodnikowe w układach jednofazowych.

E-LINE DL DALI

System jest stosowany w budynkach oraz zakładach przemysłowych w obwodach oświetleniowych sterowanych DALI, zarówno do zasilania, jak i do prowadzenia linii sterującej. Dostępne są konfiguracje trójfazowe (4+4) lub (5+4) z przewodem CE (uziemienie) oraz konfiguracje jednofazowe (2+4) lub (3+4) z przewodem CE (uziemienie).

E-LINE SL-ACK

System stosowany w zakładach przemysłowych, biurach oraz parkingach do zasilania oświetlenia w instalacjach wyposażonych również w oprawy z zestawami oświetlenia awaryjnego. Dostępne jest użytkowanie jednofazowe lub trójfazowe oraz konfiguracje 3- lub 5-przewodnikowe w jednym obwodzie.

E-LINE DL DIM

System przeznaczony do obwodów oświetleniowych w budynkach i obiektach przemysłowych, umożliwiający strefowe ściemnianie opraw z wykorzystaniem stateczników z funkcją korytarzową oraz zasilanie energią. Obsługuje aplikacje trójfazowe i oferuje konfigurację 5+4 przewodnikową.

E-LINE SL-DALI+ACK

System stosowany do zasilania oświetlenia w zakładach przemysłowych, biurach oraz parkingach, obejmujący jednoobwodowe oprawy z zestawami oświetlenia awaryjnego. Obsługuje pracę jednofazową lub trójfazową oraz oferuje konfiguracje 3- lub 5-przewodnikowe w jednym obwodzie.

Zalety systemu szynoprzewodowego DL-SL

E-LINE DL

Przewodniki miedziane o prądzie znamionowym 40 A
Różne konfiguracje przewodników do (5+5) – dwustronnie, łącznie 10 przewodników w jednej obudowie
Na życzenie: obudowa z blachy stalowej ocynkowanej, malowana elektrostatycznie farbą proszkową RAL 7038, wygrzewaną w piecu
Dwustronne okna odpływowe: 8 gniazd (4+4) na jednym odcinku szynoprzewodu o standardowej długości 3 m
Bezhalogenowa, trudnopalna izolacja na całej długości cynowanych przewodników miedzianych

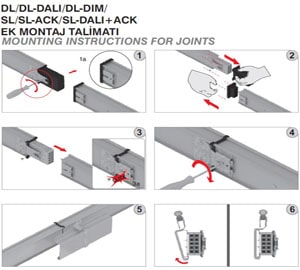

Łatwa w montażu konstrukcja mocująca ze sprężynowymi stykami srebrzonymi
Wtyki odpływowe z mechanizmem blokującym w różnych kolorach do oznaczania faz
Opcja Clean Earth (CE) – uziemienie
Stopień ochrony IP55

E-LINE SL

Przewodniki miedziane o prądzie znamionowym 40 A
Różne konfiguracje liczby przewodników do 5 jednostronnie w jednej obudowie
Na życzenie: obudowa z blachy stalowej ocynkowanej, malowana elektrostatycznie farbą proszkową RAL 7038
Jednostronne okna odpływowe: 4 gniazda na jednym odcinku szynoprzewodu o standardowej długości 3 m
Bezhalogenowa, trudnopalna izolacja na całej długości cynowanych przewodników miedzianych
Łatwa w montażu konstrukcja połączeń ze sprężynowymi stykami srebrzonymi
Wtyki odpływowe z mechanizmem blokującym w różnych kolorach do oznaczania faz
Opcja Clean Earth (CE)
Stopień ochrony IP55
