Szynoprzewody E-Line MV

Name: Szynoprzewody E-Line MV
Brand: EAE Elektrik

Szynoprzewody średniego napięcia MV (Medium Voltage Busbar) – łatwy montaż

Systemy szynoprzewodowe serii E-Line MV, będące najnowszym uzupełnieniem grupy produktowej szynoprzewodów E-Line, są produkowane z wykorzystaniem najnowocześniejszych technologii i przeznaczone do pracy przy napięciach 12 kV oraz 17,5 kV, zapewniając bezpieczny i efektywny przesył energii.

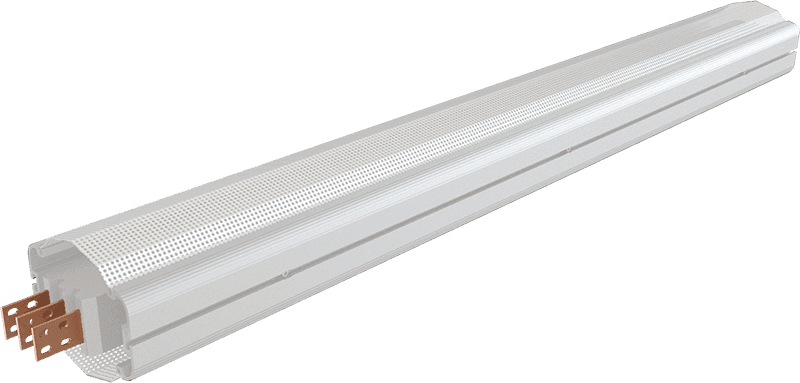

Szynoprzewód MV CR jest wytwarzany w postaci jednorodnej konstrukcji, w której przewodniki miedziane są zatopione w materiale izolacyjnym składającym się z kompozytu. System szynoprzewodowy średniego napięcia zalewany żywicą został zaprojektowany do pracy przy 12 kV i 17,5 kV oraz standardowo do prądów znamionowych do 5000 A.

Katalog

Przewodnik

Cynowany na całej długości przewodnik miedziany

Cechy ogólne

System szynoprzewodowy MV-CR jest formowany poprzez połączenie przewodników miedzianych w cynowanym profilu ramowym. Zastosowany materiał jest lżejszy niż blacha stalowa. Dodatkowo niskie straty histerezy, wynikające z niewielkiego przyrostu temperatury ramy, zapewniają minimalizację strat mocy w systemie. Rama zapewnia również uziemienie szynoprzewodu.

Szynoprzewód MV (średniego napięcia) składa się z przewodników miedzianych zatopionych w jednorodnym materiale izolacyjnym, co zapewnia wysoką wytrzymałość mechaniczną oraz odporność chemiczną.

Systemy szynoprzewodowe serii E-Line MV są stosowane w obiektach do poziomej lub pionowej dystrybucji energii. Szynoprzewody średniego napięcia są produkowane z myślą o przesyle i dystrybucji energii w obiektach i instalacjach o wysokich wymaganiach bezpieczeństwa. Szynoprzewód MV został opracowany do systemów o napięciu 12 kV–17,5 kV oraz prądach znamionowych 950 A–5000 A.

Zalety systemu szynoprzewodowego E-Line MV

Produkty testowane zgodnie z międzynarodowymi normami
Stopień ochrony IP68 do zastosowań zewnętrznych
Odporność na korozję
Odporność na działanie substancji chemicznych
Odporność na szkodniki
Możliwość stosowania w środowiskach tropikalnych
Bardzo wysoka wytrzymałość mechaniczna
Brak efektu kominowego
Wysoka odporność na zwarcia
Mniejszy spadek napięcia w porównaniu z systemami kablowymi
Odporność na promieniowanie UV
Brak konieczności konserwacji
Wysoka odporność zwarciowa dzięki kompaktowej konstrukcji
Specjalna konstrukcja zapewniająca minimalne zapotrzebowanie na przestrzeń w zależności od prądu roboczego
